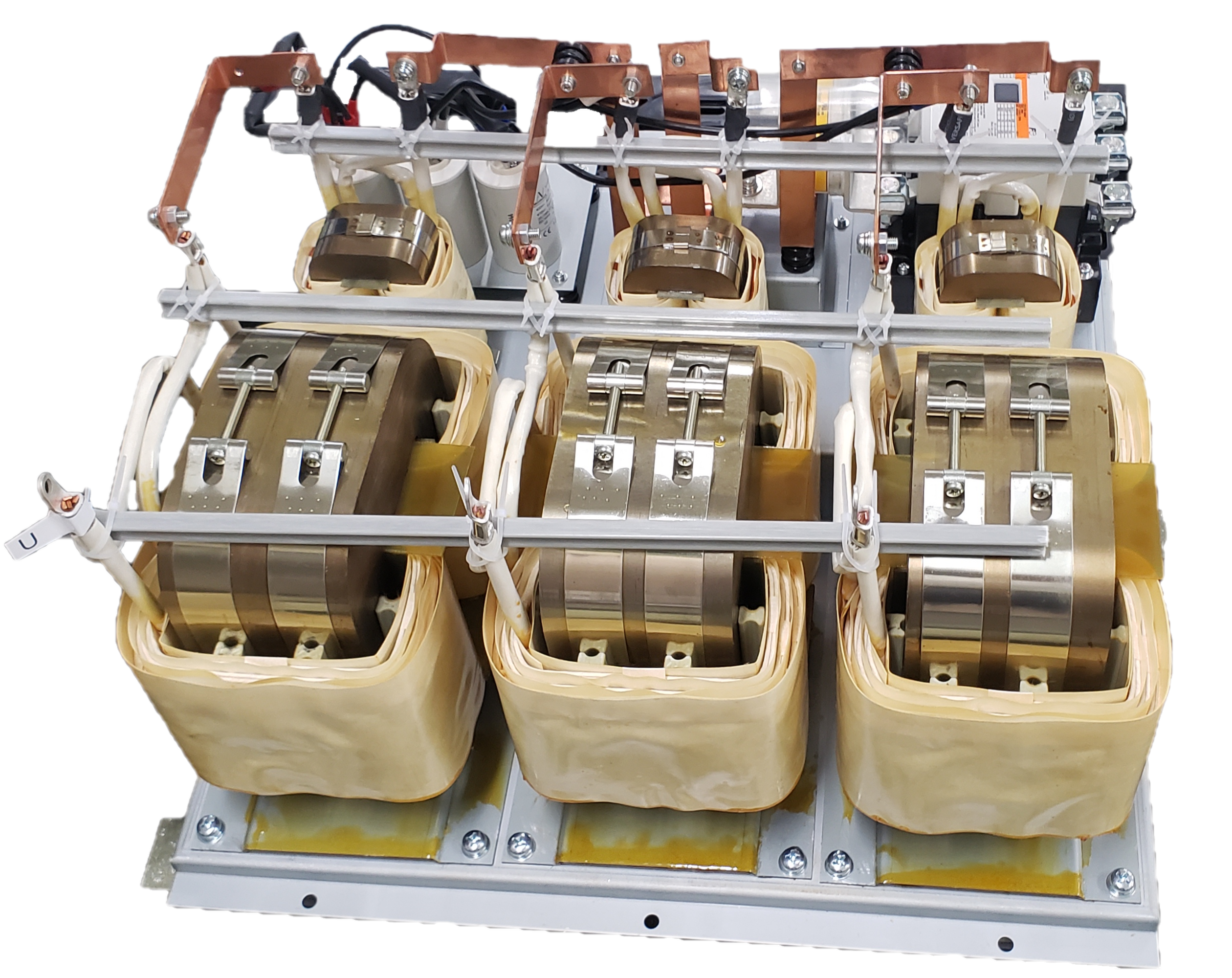

三相交流スイッチングフィルタ
三相PWMインバータ向けの三相LCLフィルタです。正弦波インバータや系統連系等カスタム対応可能です。
双方向電流共振型絶縁DCDCコンバータ
高効率の絶縁DCDCコンバータです。電力変換器の絶縁化にご活用下さい。ご希望の仕様にカスタマイズできます。
非接触給電向け高周波インバータ(開発中)
最新部品や文献技術を含めた開発，設計も大歓迎！！

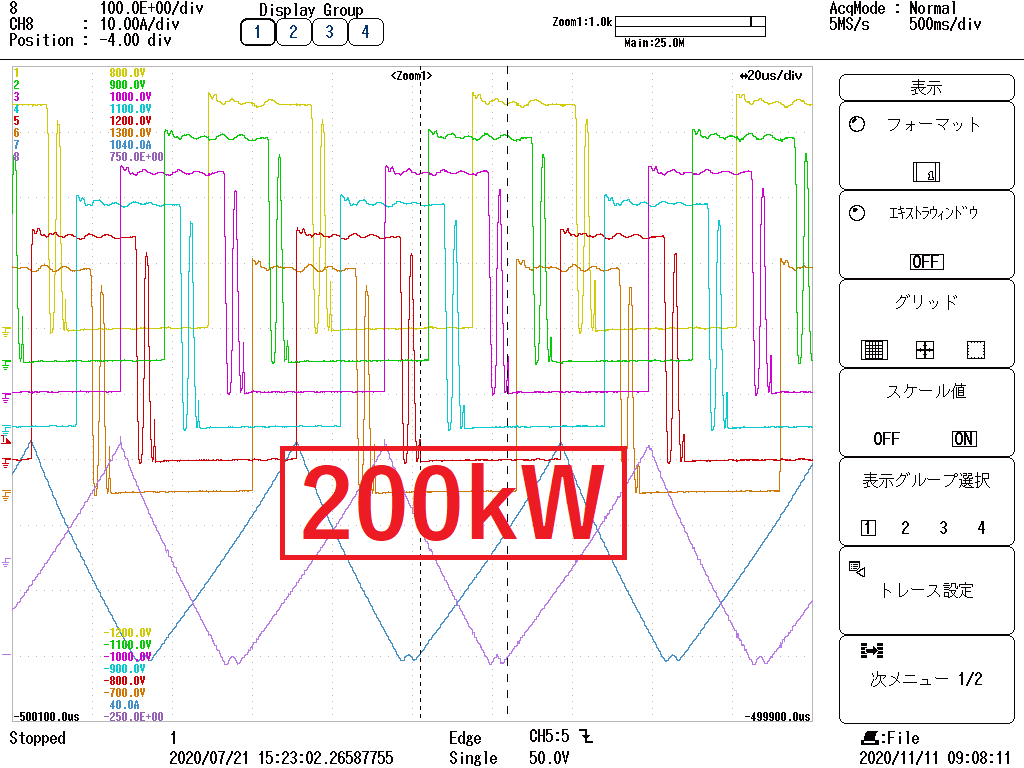

ソフトスイッチングインターリーブ双方向DCDCｺﾝﾊﾞｰﾀ
インターリーブとソフトスイッチング技術により高効率化が可能となりました。
太陽光発電向けマイクロインバータ
お客様のご要望に合わせて設計，試作，実証試験まで弊社で実施します。
研究開発品の実証試験
装置の各種データをオンラインで遠隔監視できます。試作品のデバッグや実証実験のデータ集計などにご活用ください。
ポニー電機製品のセット提供
パワエレ機器の”制御ソフトの入った制御基板”と”トランスやリアクトル”をセットにて提供可能です。
電力回生負荷
省エネ目的で抵抗負荷などの消費から三相回生への置き換え可能です。

名称	図番	内容	備考
4CHゲートドライバ	PC008-112C	IGBTなどのゲートドライバです。1200V600A程度のIGBTモジュールまで使用可能です。25kHzまで使用できます。絶縁電源内蔵なのでDC24V電源１つで駆動可能です。	―
単相EMIフィルタ	PC010-122	ファインメットコイルにて構成したEMIフィルタなので高周波特性が非常に良いです。またDC800Vまで使用可能で、バリスタも910V品を使用する高電圧対応品となります。	―
系統連系形直流電源	PA014-114 (1モードタイプ)	系統連系インバータを内蔵した直流電源です。0～350Vをボリュームにて可変できます。モーター負荷などでエネルギ回生があったときに系統連系に回生できます。マイクログリッドなどの試験などに使用可能です。	―
双方向パワーコンディショナ	PA014-114 (3モードタイプ)	バッテリなどDC0～420Vと系統連系インバータ3φAC200Vを内蔵したパワーコンディショナ(直流電源)です。バッテリを充電するモードと、バッテリ放電により系統に逆潮流を行う放電モード及び、停電時などの独立運転モードの３モードの運転が可能です。また、容量アップのための並列運転が可能で、独立運転モードでもスタンドアローンにて並列可能です。他社のマスタースレーブ並列と違い、スタンドアローン運転なので冗長運転が可能となり、１台停止しても他の運転を継続できるため信頼性が上がります。回生用コンバータやPFCとしても使用可能です。	―
パワエレスカウター (開発環境)	PA016-118	パワーエレクトロニクス装置のマイコンの中を見ることができるスカウターです。我々も使用していますが、パワーエレクトロニクス機器の開発時に最適です。開発を便利にしましょう。	―
10kW双方向 DC-DCコンバータ	PC016-120	バッテリなどDC200～400VとDC360Vを絶縁して接続する双方向DC-DCコンバータです。バッテリを充電するモードと、バッテリ放電により直流バスやバッテリなどに電力潮流可能です。カスタム制御を追加すると太陽光パネル端子に接続しバッテリに充電することも可能で、蓄えた電力を回生することも可能です。電力平準化などに使用できます。絶縁タイプなので並列運転なども可能です。	―
DC800V→ 24V多出力電源	PA016-118	モーターインバータの回生部や、パワーコンディショナの内部、直列した太陽光パネルの出力などの高圧(DC800Vなど)部分から、補助電源を作りたいときに最適です。	―
小型風力出力安定装置(太陽光パワコン利用)	PA018-???	小型風力発電用の、風車MPPT制御と高電圧対応(台風時など)を行い、太陽電池特性を出力できる小型風力出力安定装置(12kW)を開発した。小型風力用パワーコンディショナは供給に問題が出る可能性があるため、太陽光用パワコンを利用できシステムは、今後の20年の運用し易い。	―
三相回生コンバータ(力率改善回路)	PA018-???	2kW～12kWの三相回生コンバータを紹介する。ワイヤレス給電装置の入力や、モーターインバータなどの回生電力処理に使えます。力率改善回路としてシステムに構成することも可能です。2kW～50kWまでカスタムにて対応可能。並列運転可。	―
カスタム用制御基板	PC008-119B	パワーエレクトロニクス用制御基板です。DC-DCコンバータをはじめ、マトリックスコンバータなどにも使用可能です。システムの開発にも使用できます。開発したソフトウエア書込済の基板を納入することが可能です。	カスタム受託設計に最適
量産用制御基板	PC015_146B	パワーエレクトロニクス用制御基板です。スイッチング間の異常を検知するハードウエア保護を内臓し、ボリューム調整はソフトにて行います。受託開発などを行った後に本制御基板にて量産を行う顧客は多いです。開発したソフトウエア書込済の基板を納入することが可能です。	量産化に最適
低圧電源12V1kW (空冷)	PA017-???	1kW12Vの低圧電源を紹介する。12V系バッテリなどの充電に使用可能。 CAN通信、RS485通信など可能。並列運転も可能です。	―
バッテリ充放電装置	PA019-111A	バッテリなどDC200～400Vと直流電圧DC360V等を接続して電力をやり取りする充放電装置です。バッテリを充電するモードと、バッテリ放電するモードを通信により切り替えられます。インターリーブ技術を使っているので小型です。太陽電池接続にて制御することも可能です。マイクログリッド制御や、独立電源にてバッテリを構成する場合に最適です。並列運転などで自由度が増えます。	―

-パワエレ受託開発の経歴について-

名称	内容	備考
リチウムバッテリ用パワーコンディショナ	HEMS用にリチウムバッテリ用のパワーコンディショナの開発をおこないました。単相AC200Vの5kWです。JET認証準拠レベルです。RS485通信にて駆動できます。	―
V2H用パワーコンディショナ (EV←→HOME)	V2H用のパワーコンディショナの開発を行いました。EVの充電(チャデモ)に対応し、逆にEVから家庭への系統連系運転も可能です。さらに災害時など用に独立運転機能もあります。単相AC200Vの3kWです。JET認証準拠レベル、RS485通信にて駆動できます。	―
DABコンバータ (双方向コンバータ)	DABコンバータの開発を行いました。双方向の電源などにも使えます。またSiCにて駆動しています。RS485通信にて駆動できます。	―

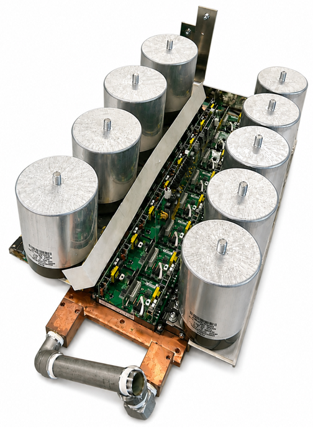

150kVASR モーター用インバータ (開発中)	150kVASRモーター用インバータの開発を行いました。IGBTモジュールを使用して水冷冷却します。ケースは防水タイプのものにて提案可能です。光ゲート信号を入力することができ、電流、電圧保護を持ち合わせています。制御コントローラも準備可能です。	―

-パワエレ技術情報-

技術名称	内容	備考

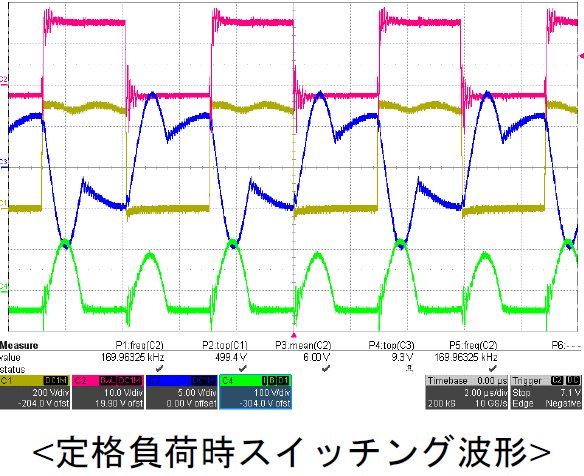

LLCタイプDC-DCコンバータ (2200W,800V,400kHz)	400kHz程度にて2200W,800V系のLLC回路にてソフトスイッチングを行い小型化高効率化を行った。高周波化であればお任せください。MHz対応も可能です。	高周波対応
双方向DC-DCコンバータのソフトスイッチング方式	双方向DC-DCコンバータを高周波にするために、ソフトスイッチング化しました。SJ-MOSFETのリカバリ電流を減らす対策とも言えます。お蔭様で高効率になりました。	電気学会全国大会発表
インバータの並列技術	正弦波インバータを並列させる場合マスタースレーブ方式が一般的です。我々はスタンドアローン方式にて並列することができました。通信線もなく冗長のための並列運転を行うことができました。	―
ブリッジレスインターリーブ	力率改善用コンバータにて、高効率のブリッジレスコンバータにさらにインターリーブ技術を搭載したコンバータです。カスタムにて御社スペックに合わせてご提案可能です。マイコン制御にて量産も可能です。	量産タイプも可能
トランス高周波化 (マイクロインバータ)	マイクロインバータにてトランスの高周波化を行いましたが、リッツ線の素線による影響を確認しました。単純に高周波化しても問題が大きいのでいくつかの改善を行います。太陽光用のマイクロインバータの開発も行っています。	御社量産アシストします
6相インターリーブ型 DC-DCコンバータ方式	双方向チョッパを6相インターリーブしました。実験波形は載せられないのですが、難しいポイントや駆動方法、水冷方法、落とし穴などをお話できると思います。	―
DABの偏磁補償	DABコンバータの偏磁補償を行いました。トランスの偏磁などが気になる方は偏磁補償を行った方がよいと思います。このような技術も持ち合わせています。	―
EV用急速充電器回路	EV用急速充電器の回路がいくつかあるが仕様によって最も良い回路方式を提案する。スイッチやトランスのイメージ、外形、効率など含めてご提案可能です。もちろん試作可能です。	CHAdeMO,CAN,並列運転対応

パワーエレクトロニクスにて困ったことがあれば御連絡ください。
スイッチング技術、デジタル制御技術、アナログ回路技術を蓄積しているため、蓄電池用パワーコンディショナ、太陽光燃料電池用パワーコンディショナ、各種充放電器、モーターや発電機制御、効率改善、新素子応用(SiC,GaN)、新型コンバータなど何でも検討いたします。
スマートグリッド、マイクログリッド用コンバータなども、ほとんど全てにおいて“自社開発”を行っています。
デジタル制御からアナログ回路、スイッチング技術、リアクトル・トランスなど、パワーエレクトロニクスに関する技術を全て内製にて行う技術があります。どうぞ宜しくお願いいたします。
